Gdy dokumentacja nie zgadza się ze stanem części — jak ustala się wymiar do odtworzenia

Gdy dokumentacja nie zgadza się ze stanem części — jak ustala się wymiar do odtworzenia

Przestój linii technologicznej w zakładzie produkcyjnym nierzadko wynika z uszkodzenia pojedynczego, silnie wyeksploatowanego detalu. Sytuacja staje się krytyczna, gdy zużyty element nie figuruje już w katalogach producentów sprzętu, a jego bezpośredni zakup na rynku części zamiennych okazuje się niemożliwy z powodu wycofania całej serii z dystrybucji. Maszyny pracujące w sektorze okrętowym, przetwórstwa tworzyw sztucznych czy przemysłu wydobywczego opierają się na nietypowych, często projektowanych na wymiar podzespołach. Awaria jednego takiego trybu lub wału błyskawicznie zatrzymuje pracę całych sekcji zakładu, generując ogromne straty finansowe. Standardowe procedury serwisowe zawodzą, zmuszając działy utrzymania ruchu do szukania alternatywnych dróg przywrócenia sprawności układu. W takich momentach jedynym racjonalnym sposobem na wznowienie produkcji pozostaje inżynieria odwrotna, polegająca na precyzyjnym odtworzeniu geometrii brakującego elementu bezpośrednio na podstawie jego uszkodzonego, fizycznego odpowiednika.

Dlaczego fabryczna dokumentacja rzadko wystarcza

Archiwalne rysunki techniczne, stare schematy i specyfikacje producenta pokazują wyłącznie nominalny stan maszyny z dnia jej opuszczenia hali montażowej. Wieloletnia, intensywna eksploatacja w niezwykle trudnych warunkach przemysłowych całkowicie zmienia geometrię współpracujących ze sobą podzespołów. Z biegiem czasu zwiększa się luz między ruchomymi elementami, powierzchnie ulegają znacznemu wytarciu, a pierwotny punkt bazowy ulega przesunięciu względem osi. Wyprodukowanie nowej części ściśle według starych wytycznych konstrukcyjnych rzadko przynosi oczekiwane rezultaty. Taki detal często nie mieści się w wypracowanym gnieździe lub wykazuje zbyt duży luz względem zużytego wału.

Inżynierowie projektujący elementy zamienne muszą brać pod uwagę naturalne zjawisko zużycia współpracującego. Komponenty takie jak wał napędowy i łożysko ślizgowe lub współpracujące ze sobą koła zębate docierają się wzajemnie przez dziesiątki tysięcy godzin pracy pod obciążeniem. Nominalne wymiary wyciągnięte z oryginalnego rysunku zupełnie nie uwzględniają tych mikrometrycznych odchyłek, które w rzeczywistości decydują o sztywności i stabilności całego mechanizmu. Precyzyjne pomiary uszkodzonej części ujawniają rzeczywiste, a nie tylko teoretyczne wartości wymiarów. Cały proces badawczy wymaga wnikliwego przeanalizowania mechaniki całego uszkodzonego zespołu. Pozwala to trafnie określić, w którym miejscu materiał po prostu uległ starciu w wyniku tarcia, a w którym doszło do jego plastycznego odkształcenia. Prawidłowe zrozumienie i rozdzielenie tych zjawisk skutecznie zapobiega kosztownym błędom montażowym podczas ostatecznego składania odnowionego modułu maszyny.

Od baz pomiarowych do precyzyjnej obróbki CNC

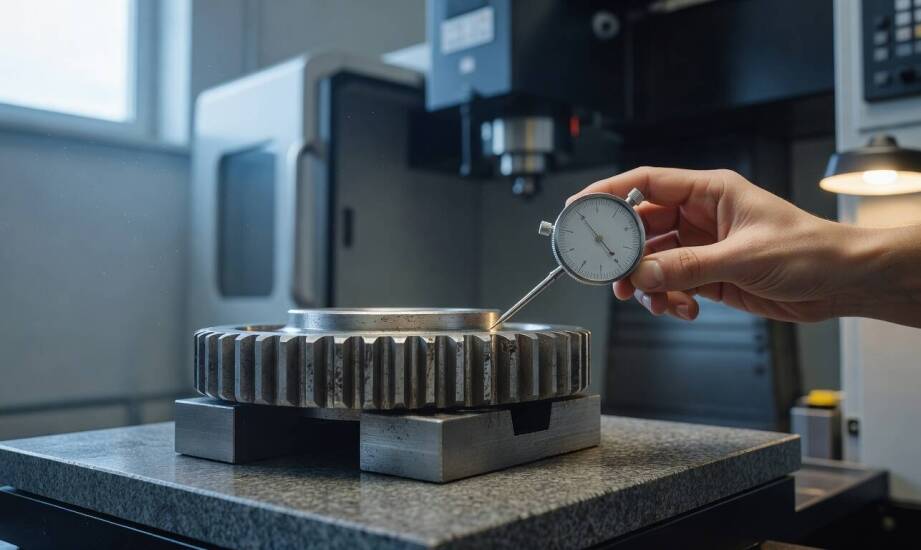

Proces rekonstrukcji technicznej zaczyna się od bezbłędnego odczytania właściwych baz pomiarowych i precyzyjnego zidentyfikowania kluczowych powierzchni współpracy mechanicznej. Otwory centrujące, utwardzane czopy łożyskowe, frezowane rowki wpustowe oraz szlifowane prowadnice ślizgowe stanowią absolutny szkielet wymiarowy każdego analizowanego detalu. Zastosowanie specjalistycznych narzędzi metrologicznych oraz zaawansowanych maszyn współrzędnościowych CMM pozwala zebrać dokładną chmurę punktów, która wiernie odzwierciedla aktualny kształt wyeksploatowanego elementu. Zgromadzone dane pomiarowe służą następnie do zbudowania parametrycznego modelu CAD z równoczesną korektą wszelkich ubytków materiałowych. To właśnie na tym wczesnym etapie inżynier decyduje, jaki konkretny wymiar należy przywrócić, aby zagwarantować prawidłowe pasowanie wewnątrz starszej maszyny.

Gotowy model przestrzenny trafia następnie prosto do nowoczesnego parku maszynowego. Technologia numerycznego sterowania pozwala tam z dokładnością do ułamków milimetra ukształtować docelowy detal z surowego bloku twardej stali. Działająca na rynku przemysłowym toruńska firma TOR-TECH, wykorzystując wysokiej klasy obrabiarki, realizuje kompleksowe dorabianie części do maszyn dla niezwykle wymagających branż produkcyjnych. Przedsiębiorstwo posiada certyfikaty zgodne z rygorystycznymi normami spawalniczymi i konstrukcyjnymi, w tym PN-EN 1090-2 w wymagającej klasie EXC3. Taka organizacja pracy całkowicie eliminuje ryzyko powstania ukrytych wad strukturalnych podczas intensywnej obróbki skrawaniem. Ścisła kontrola założonych tolerancji na etapie toczenia, wiercenia czy frezowania gwarantuje, że skomplikowany geometrycznie element bez najmniejszego problemu wpasuje się w stary układ mechaniczny.

Rekonstrukcja uszkodzonego elementu nie zawsze oznacza powrót do pierwotnej specyfikacji. Kopia w skali jeden do jednego wystarcza wyłącznie wtedy, gdy stopień zużycia mieści się w przewidzianych przez projektanta granicach normy. Oryginalny stop metalu musi także nadal bez zarzutu spełniać wymagania danego środowiska pracy. Jeżeli awaria wynika z fundamentalnych błędów konstrukcyjnych maszyny lub z użycia zbyt słabego stopu w środowisku o wysokim tarciu, inżynierowie zmieniają pierwotne założenia technologiczne. Zastosowanie twardszego gatunku stali o lepszych parametrach wytrzymałościowych skutecznie ogranicza ryzyko powtórnego pęknięcia. Podobny efekt przynosi zaprojektowanie grubszych ścianek nośnych w miejscach narażonych na największe naprężenia zmęczeniowe.

Głównym celem inżynierii odwrotnej pozostaje całkowite przywrócenie funkcji maszyny, a nie bezrefleksyjne skopiowanie kształtu zużytego detalu razem z jego wadami. Prawidłowo odtworzony element przejmuje obciążenia robocze natychmiast po instalacji, przywracając pełną zdolność produkcyjną linii technologicznej. Wykorzystanie nowoczesnych technik obróbki i starannej analizy wymiarowej gwarantuje bezpieczeństwo pracy całego odnowionego zespołu napędowego przez kolejne lata intensywnego użytkowania.
