Dlaczego reduktor sieciowy traci wydajność przy dużym poborze i kiedy pomaga podgrzewanie

W przemysłowych i laboratoryjnych instalacjach gazowych reduktor sieciowy zazwyczaj stabilnie utrzymuje zadane ciśnienie wyjściowe. Sytuacja zmienia się diametralnie przy nagłym, intensywnym poborze medium. Prawa termodynamiki sprawiają, że temperatura gazu po rozprężeniu gwałtownie spada. Silne wychłodzenie całego układu prowadzi do poważnych zakłóceń, które potrafią całkowicie zablokować pracę wrażliwych urządzeń końcowych. Zrozumienie relacji między objętością przepływu a właściwościami samego gazu pozwala skutecznie unikać awarii w kluczowych momentach procesu technologicznego.

Mechanizm obniżania ciśnienia i zjawisko wychłodzenia

Zadaniem reduktora sieciowego jest bezpieczne obniżenie wysokiego ciśnienia z głównego rurociągu do wartości obsługiwanej przez konkretne maszyny i narzędzia. Proces ten opiera się na precyzyjnym, mechanicznym dławieniu przepływu wewnątrz elementu regulacyjnego. Urządzenie musi utrzymać zadane parametry wyjściowe niezależnie od ewentualnych wahań na wejściu. Wyzwanie dla infrastruktury pojawia się w momencie gwałtownego wzrostu zapotrzebowania na gaz. Reduktor otwiera przepust szerszej, dopuszczając znacznie większą porcję medium do strefy niskiego ciśnienia.

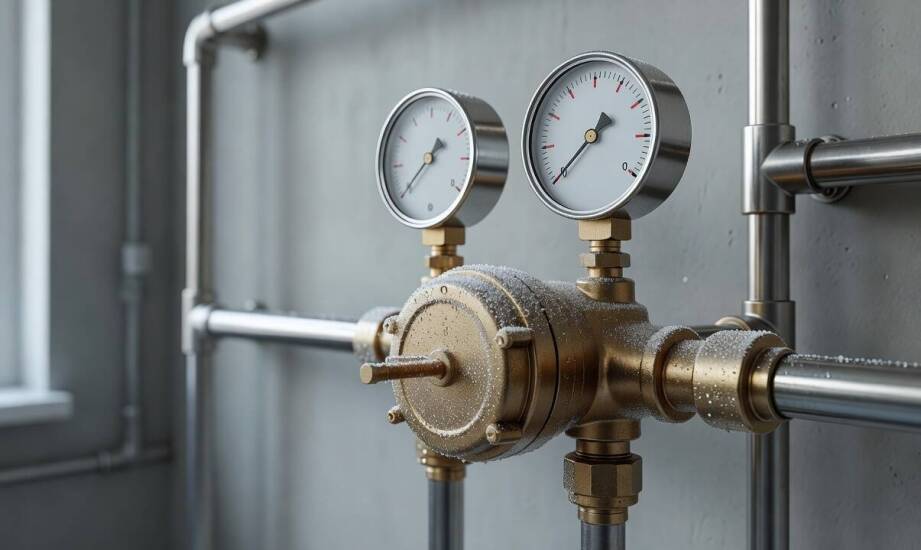

Podczas tak intensywnego rozprężania gazu zachodzi zjawisko fizyczne znane jako efekt Joule’a-Thomsona. Zmiana objętości roboczej oraz ciśnienia bezpośrednio wiąże się z silnym odbieraniem ciepła z otoczenia. W typowych warunkach technicznych spadek temperatury wynosi średnio 0,5 °C na każde 0,1 MPa różnicy ciśnień. Przy standardowym zapotrzebowaniu ten naturalny proces nie stanowi większego zagrożenia dla aparatury. Jeśli jednak instalacja musi dostarczyć ogromne ilości gazu w bardzo krótkim czasie, efekt wychłodzenia drastycznie się kumuluje. Prowadzi to do głębokiego przemarznięcia samego korpusu urządzenia, przylegających zaworów odcinających oraz sąsiednich rurociągów. Korpus szybko pokrywa się warstwą szronu, a w skrajnych przypadkach dochodzi do całkowitego zamarzania wilgoci pobieranej z otaczającego powietrza.

Przeciążenie układu w zależności od profilu poboru

Infrastruktura gazowa dość wyraźnie sygnalizuje moment przekroczenia bezpiecznych wartości termicznych. Pierwszym zauważalnym wizualnie objawem jest gruba warstwa lodu na metalowych elementach stacji rozprężania. O wiele groźniejsze pozostają jednak niewidoczne skutki wewnętrzne. Zamarzanie mechanizmów regulacyjnych i uszczelek wywołuje niekontrolowane skoki ciśnienia wyjściowego oraz wahania przepływu na punktach poboru. Gdy nagromadzony lód częściowo zablokuje światło przepływu, ciśnienie gwałtownie spada. Chwilę później zator ulega rozszczelnieniu pod naporem gazu, co skutkuje niebezpiecznym uderzeniem dużej dawki medium w stronę urządzeń końcowych. Przemysłowe palniki, czułe analizatory laboratoryjne i maszyny spawalnicze tracą wówczas całkowicie stabilność pracy.

Stopień obciążenia całego układu zależy bezpośrednio od charakterystyki podłączonych odbiorników. W laboratoriach badawczych pobór gazu pozostaje zwykle niski, a jego strumień jest niezwykle stały. Zjawisko wychładzania ma tam znaczenie czysto marginesowe i rzadko wymaga poważnej interwencji. Odmiennie wygląda sytuacja w profesjonalnych warsztatach spawalniczych. Przepływ przyjmuje tam charakter przerywany ze sporymi wahaniami objętości. Uciążliwe oblodzenie pojawia się głównie w momentach jednoczesnego uruchomienia kilku stanowisk produkcyjnych. Największe techniczne wyzwanie stanowią bez wątpienia rozległe instalacje przemysłowe. Ciągły, wysoki pobór medium zmusza stacje rozprężania do nieprzerwanej pracy z maksymalną możliwą wydajnością. Właśnie w takich obiektach ryzyko krytycznego spadku temperatury i uszkodzenia armatury osiąga najwyższy poziom.

Znaczenie stabilizacji termicznej w instalacjach gazowych

Ochrona wrażliwej infrastruktury przed niszczącymi skutkami efektu Joule’a-Thomsona wymaga celowego i aktywnego dostarczania ciepła do rozprężanego medium. Odpowiednio wpięty podgrzewacz gazu skutecznie rozwiązuje problem zamarzania całego układu. Urządzenie to montuje się bezpośrednio przed głównym elementem redukcyjnym. Podnosi ono temperaturę początkową na tyle, aby po rozprężeniu medium stale utrzymywało zalecane 5–8 °C. Utworzony w ten sposób bufor cieplny całkowicie eliminuje niebezpieczeństwo odkładania się szronu i lodu na kluczowych komponentach stacji.

Wybór profesjonalnej armatury ochronnej decyduje o bezawaryjnej ciągłości wielu procesów technologicznych. Doświadczeni dystrybutorzy potrafią prawidłowo dopasować osprzęt do specyfiki konkretnego zakładu. Wrocławska firma PEGO Polska dostarcza klientom zaawansowane stacje rozprężania oraz niezawodne komponenty niemieckich marek HORNUNG i IBEDA. Są to rozwiązania fabrycznie projektowane z myślą o pracy w skrajnie trudnych warunkach obciążeniowych. Wymuszone utrzymanie dodatniej temperatury po redukcji skutecznie zabezpiecza membrany reduktorów, gwarantując jednocześnie niezmienne parametry zasilania wszystkich współpracujących maszyn.

Inwestycja w nowoczesne urządzenia grzewcze dla sieci gazowej staje się absolutną koniecznością wszędzie tam, gdzie zapotrzebowanie na surowiec osiąga wysoki pułap przemysłowy. Koszt zakupu odpowiedniej armatury stabilizującej pozostaje zaledwie ułamkiem strat finansowych, jakie na co dzień generują zablokowane palniki, rozerwane ciśnieniowo reduktory oraz nieplanowane przestoje całych linii produkcyjnych.
